2022年9月，对济南热电西部热源厂2*70MW燃煤锅炉加装氟塑料换热器进行烟气余热回收，加热采暖回水。

项目概况：

济南热电西部热源分公司1^#、2^#锅炉为链条式燃煤热水锅炉，锅炉尾部烟道未安装空预器，排烟温度较高（约135℃），造成排烟热损失增大；高温烟气经脱硫塔后产生大量水蒸气，导致大量的热量以水蒸气的状态带出，脱硫塔补水消耗大。拟通过新增氟塑料烟气换热器的改造方式，进一步提高1^#、2^#锅炉热效率，降低脱硫水耗。

本次改造技术路线为高温烟气通过氟塑料烟气换热器直接加热东线回水。根据现场烟道布置情况，拟在1^#、2^#锅炉引风机后，汇合烟道前分别安装一套氟塑料烟气换热器；氟塑料烟气换热器前后烟道增加变径及导流板，确保流场均匀；氟塑料烟气换热器壳体前后的改造烟道进行高分子防腐处理；换热器冲洗水进入脱硫系统。

余热回收系统循环水采用东线一网回水，压力为0.25-0.3MPa，通过循环泵房内新建增压泵进入氟塑料烟气换热器，加热后的回水再返回厂区一网循环泵入口，经锅炉继续加热后供热。

运行实际工况及设计参数

（1）脱硫塔进口平均烟温125℃，脱硫塔出口烟气平均温度52℃；在脱硫塔烟气入口安装氟塑料烟气换热器，将排烟温度由125℃降低至不高于80℃设计。

（2）烟气量：1#、2#炉分别为工况下15万m³/h。

（3）热网东线回水水温40℃，压力0.25-0.3MPa。

（4）引风机剩余压头大约4000Pa。

（5）在换热器进烟温度不低于125℃，工况烟气量15万m³/h，氟塑料烟气换热器单台锅炉回收烟气热量不低于1.93MW。

艺技术路线

由于采暖回水的压力为0.3MPa，所以采暖开式系统：采暖回水可以直接进入氟塑料烟气换热器。

经计算，可以将2*166t/h的采暖回水，从40℃加热到60℃。

单台锅炉的余热回收系统示意图如下(单台锅炉)：

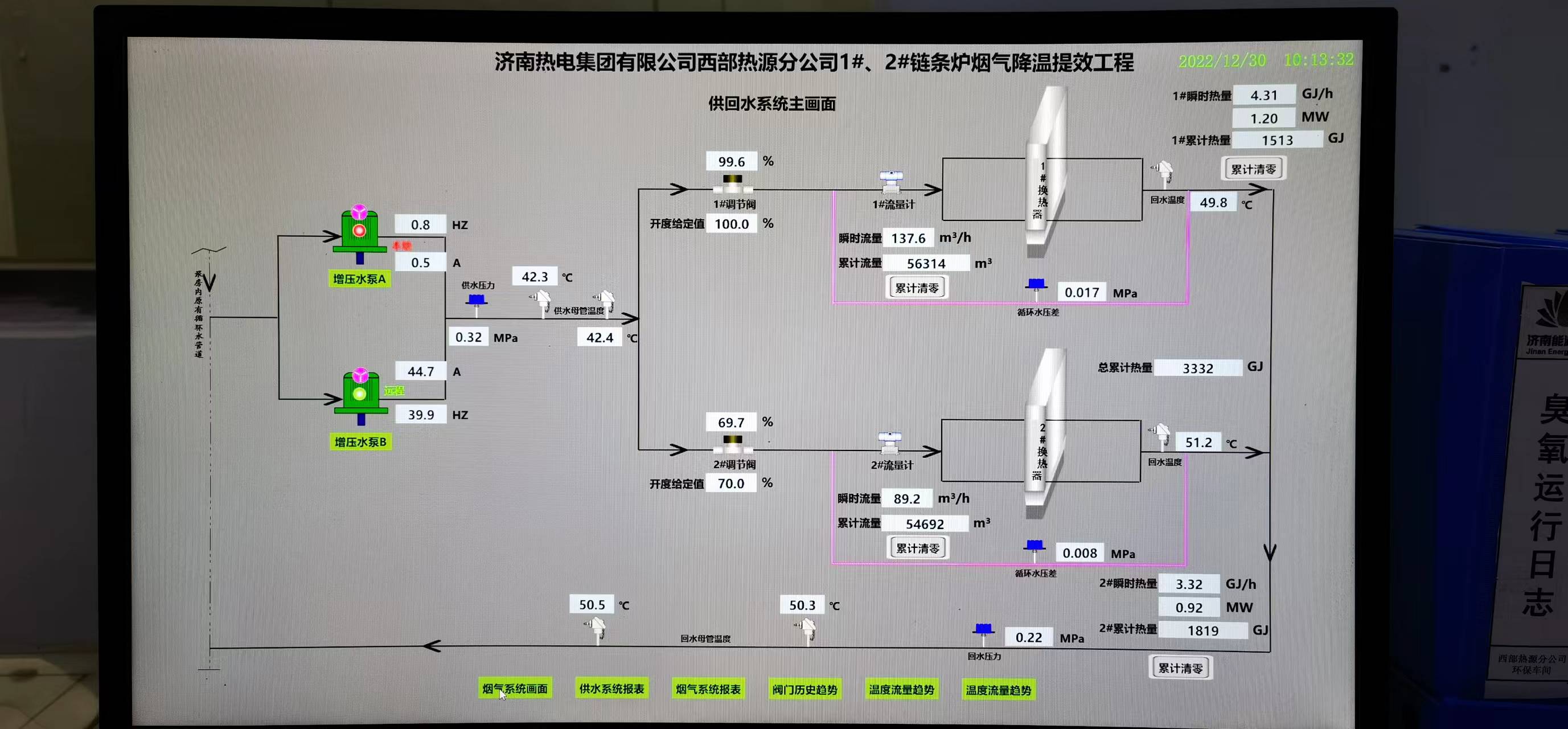

项目运行后达到的效果：

改造后照片：
